光纤传感器用于直接监测锂硫电池硫基正极的应力演化
【研究背景】
锂硫 (Li-S) 电池在下一代储能中具有突出的竞争力和广泛的应用前景。然而，可溶性多硫化物会导致严重的穿梭效应并消耗大量电解质。固-固和准固相转换被认为是解决该问题的有效方法，然而，关于这两种反应机制的理解目前仍不完善，特别是与电极结构演变密切相关的内在应力演化，由于缺乏合适的表征方法而很少被关注。在这里，我们报道了通过光纤布拉格光栅 (Fiber Bragg Grating，FBG) 传感器对锂硫电池中阴极应力演变的原位监测。系统地研究了Li-S电池在固-液-固、固-固和准固这三种经典机制下的硫正极侧的应力演化。结果表明，应力演化的差异与正极结构演化特征和体积变化密切相关。所提出的方法为理解锂硫电池的化学-力学效应提供了独特的视角，且可以扩展对到不同电极材料的机理研究中。
【文章简介】
近日，华中科技大学的黄云辉教授、李真教授、孙琪真教授合作在国际知名期刊Energy & Environmental Science上发表题为“Direct optical fiber monitor on stress evolution of the sulfur-based cathodes for lithium-sulfur batteries”的研究文章。该文章通过将光纤布拉格光栅（FBG）埋入硫基正极，揭示了锂硫电池在三种经典充放电机制下，硫正极一侧的内应力演变规律。
图1. 光纤植入式锂硫电池示意图及其与普通锂硫电池的循环性能对比
【本文要点】
要点一：固液固机制下的硫正极应力演化
在放电开始阶段（Ⅰ区），由于长链多硫的溶解或体积收缩，硫正极发生应力释放，在区域Ⅰ结束时，应力状态处于一个充放电循环中的最低水平。然后电池放电到区域Ⅱ，测得的应力在第一个平台结束时开始逐渐增加，应力的增加与固相产物的生成有关。随后，由于电极被越来越多的固相Li2S/Li2S2填充，应力单调增加直到放电结束。放电结束时的应力远高于初始水平，证明硫正极在放电过程中由于体积膨胀而受到机械应力的增加。当倍率增加时，应力变化的幅度减小，可归因于容量的减小及Li2S晶体颗粒的减小。

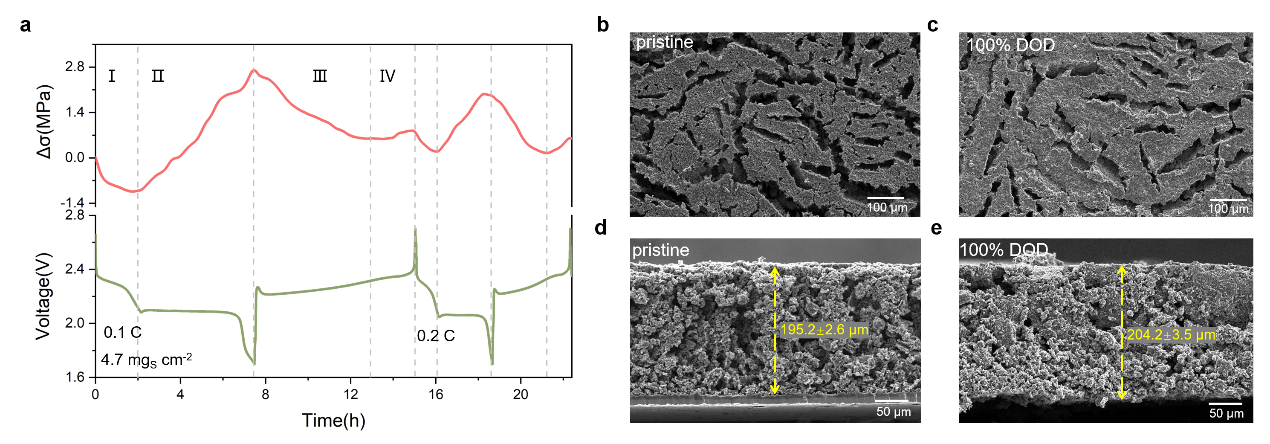

图2. 固液固机制下的应力演化和极片形貌
要点二：固-固机制下的硫正极应力演化

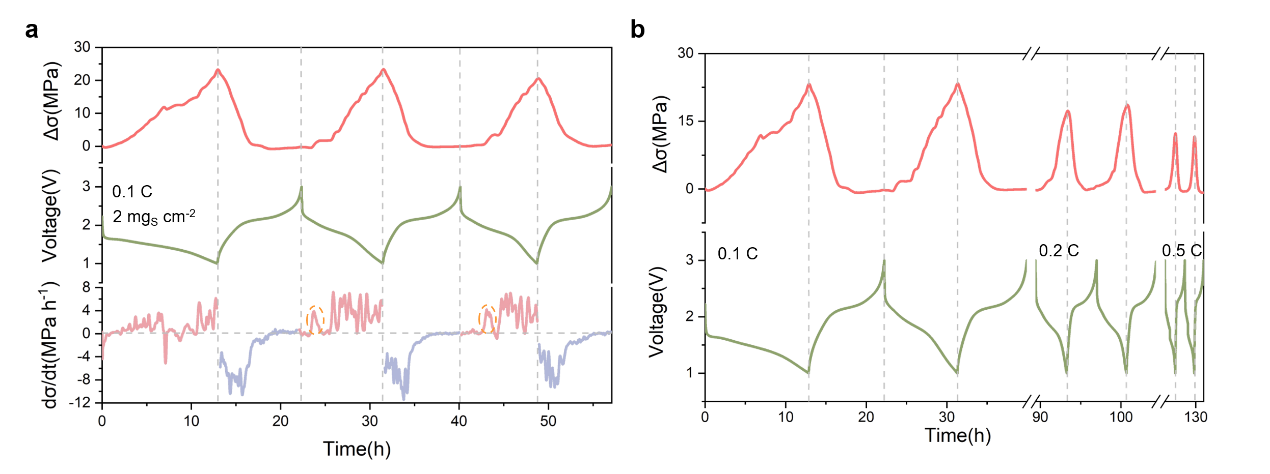

图3. 固固机制下的应力演化
通过测量PANS材料在循环过程中的内应力来探究固-固机制下硫正极的应力演化规律。在放电过程中，由于固相 Li2S产物不断沉积在正极侧并引起体积膨胀，可重复的曲线表明内应力不断增大，直到放电结束。在与之对称的充电过程中，应力下降到初始水平，从化学力学的新角度再次证实PANS的充放电反应中不存在中间液相多硫化物。论文还观察到放电容量与相应的应力变化幅度显著正相关，表明FBG传感器可能具有容量预测的潜力，这在BMS中具有重要意义。
要点三：准固机制下的硫正极应力演化

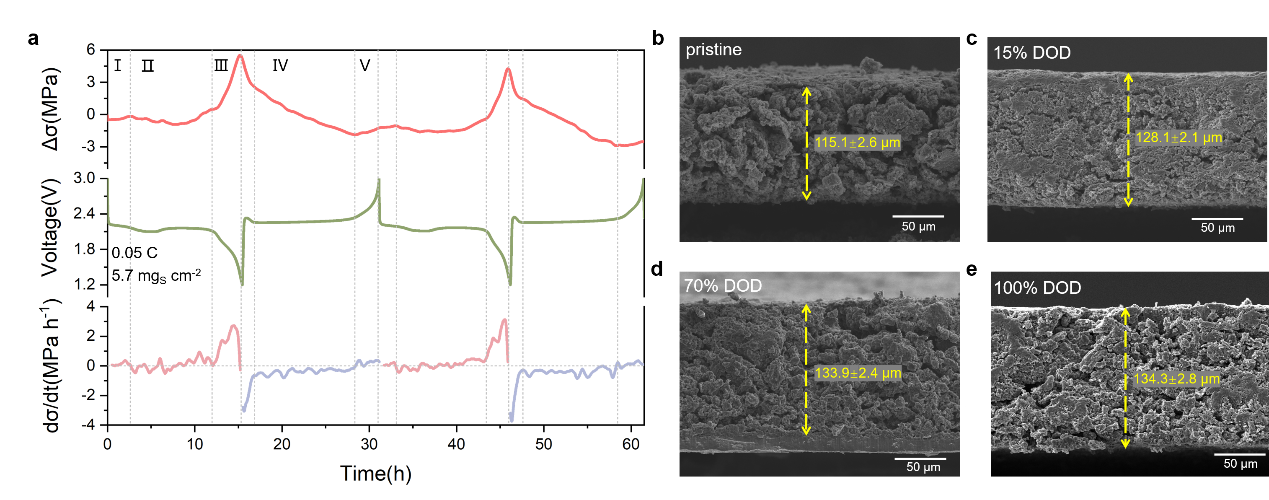

图4. 准固机制下的应力演化
准固机制通常使用多硫化物难溶的电解液，硫转化途径与溶解-沉淀转化和固相转化都不相同。该反应的特征为具有两个更难以区分的放电电压平台。其放电曲线对应的应力曲线分为五个部分，微分曲线也显示在图4a中。 Ⅰ区中，应力略微上升，斜率为正值，可以合理地推断是长链多硫化物在多孔正极内部聚集的结果，因为它们在电解质中的溶解度和迁移率受到了很大抑制。从正极的横截面形态观察（图 4b，c）可以清楚地看出，在这个阶段（对应于 15% 的放电深度），原始电极中大量分布的孔隙（图 5b）已被填充，进一步验证了正极内应力增加的合理性。在区域Ⅱ的应力变化较为平缓。到了第二个电压平台的末端，应力变化及其斜率都急剧上升，代表反应产物向固相Li2S的快速转化，这可以理解为电解质中溶解的多硫化物是有限的，因此转化为Li2S会立即引发沉淀，导致剧烈的变化。
要点四：三种机制下应力演化的对比

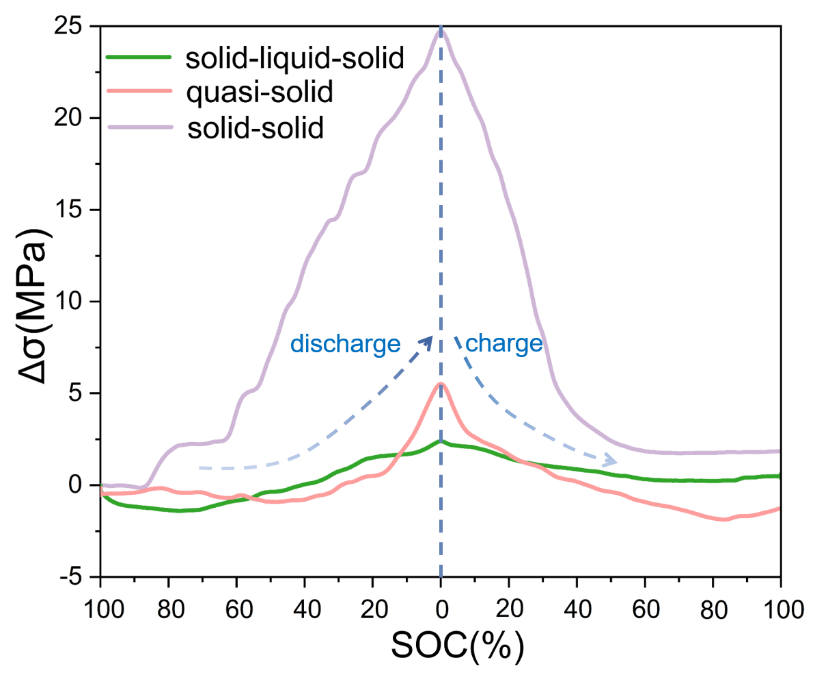

图5. 三种机制下应力演化的比较
三种机制下硫正极得应力变化规律存在明显的差异。在充放电过程中，硫正极在固-固机理下的应力变化最大，在固-液-固机理下的应力变化最低，这一结果为理解电池电极内部的应力带来了新的启示：（1）除固-固转换外，电化学反应中存在的液相中间产物，有助于避免固相产物沉积引起的快速应力集中，起到缓冲作用；（2）KB/S电极的孔隙率要大于PANS电极的孔隙率，较高的孔隙率可以起到缓冲应力的作用。并且，KB/S颗粒的尺寸小于PANS颗粒，应变在较小尺寸的颗粒中耗散得更快；（3）PANS的弹性模量大于KB/S，可能导致监测的应力值较高。
